为多方面提升宜宾体育文化综合体项目钢结构焊接质量，为后续篮球馆、训练馆超大跨度桁架屋盖现场拼装、高空补杆对接施工奠定良好的焊接基础，中冶钢构西南分公司于2025年5月26日组织开展专项焊工技能培训及实操考试。

本次培训以焊接理论知识+实操考核模式，严格按现场后续桁架拼装、高空对接的焊缝形式和工艺要求进行。



训练馆为双向正交桁架，整体工程量约800吨。屋盖沿南北方向（Y向）倾斜，其上设有楼板。单榀X向桁架跨度49.7m，单榀至大重量119.4吨；Y向桁架跨度54.3m，倾斜桁架顶部高差达9m，单榀至大重量49.6吨，桁架材质均为Q390GJB，主要采用箱型截面，至大板厚70mm，至大截面口800×800×70×70。采用200t汽车吊分段吊装就位。

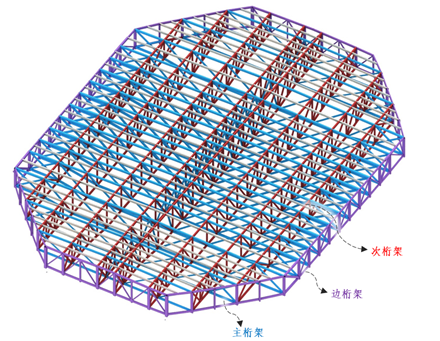

篮球场为双向正交鱼腹式桁架结构，工程量约6000吨。由X向桁架、Y向桁架、边桁架、上弦次梁和平面支撑五部分构成，主桁架至大跨度98.3m，次桁架沿屋盖长轴方向，至大跨度128.2m，被主桁架打断。篮球场屋盖桁架材质主要为Q390GJB和Q355B，至大板厚80mm，截面以箱型为主，至大截面口700×500×80×80。采用500t履带吊分3段吊至高空平台后，每2榀桁架一组累积滑移就位。

桁架在地面和高空对接施工过程中，均存在大量立焊和仰焊，并且焊接材料特殊、板厚。针对该项目特点中冶钢构西南分公司组织了本次焊工技能培训及实操考试。



焊工现场培训：业主方代表、总包单位质量技术管理人员、监理单位代表、我司项目主要管理人员、全体焊工接受了本次培训，在焊接导师的指导下，用飞舞的焊花诠释着工匠精神。

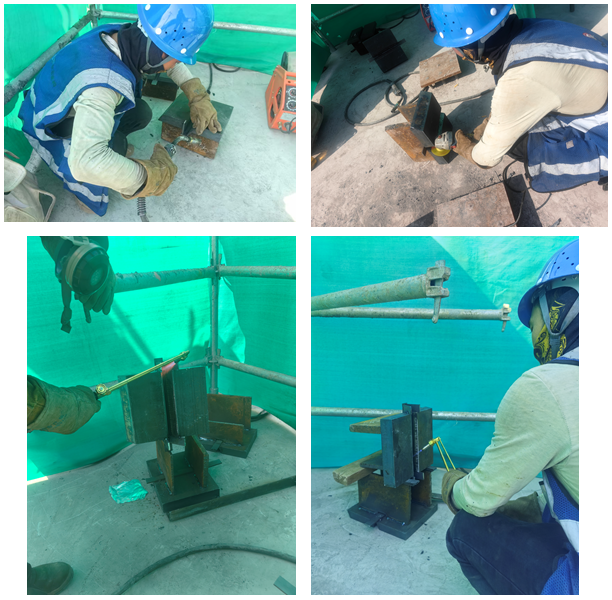

焊接实操：本次考试采用每名焊工立、仰试件各一件进行考核。试件采用50mm厚、单面35°V型坡口对接焊，试件组装间隙15mm，焊接采用二氧化碳气体保护焊，1.2mm药芯焊丝。预热采用氧-丙烷中性火焰加热，预热范围应沿焊缝中心向两侧至少各100mm以上。当预热范围均匀达到预定值（140℃-180℃）后，恒温10分钟-15分钟，开始焊接。

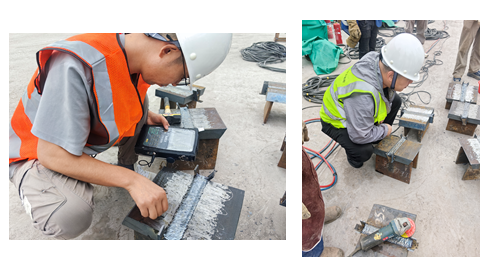

探伤检测：本次参与考试焊工共计15人，试件数量30件，经现场探伤检测一次合格率为93.3%，经返修后检测合格率**。

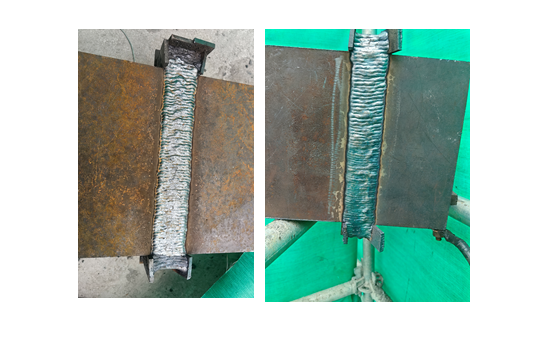

成品展示：



此次演示不仅展现了传统焊接工艺的精髓，更融入了智能化焊接技术，为项目钢结构质量提升树立了新标杆。
